Đồng hồ Led ATmega32 hiển thị ngày giờ , nhiệt độ , độ ẩm

Với các bạn học điện tử thì đây là một mạch cơ bản, nhưng bên cạnh đó nó lại mang lại cho bạn một lượng kiến thức và kỹ năng nhất định như: Làm mạch, test mạch thật và cả lập trình nữa. Đây là một mạch rất hữu dụng và thú vị. Rất đáng để làm và đặt nó ở góc học tập.

Trong bài viết này mình sẽ chia sẻ về mạch nguyên lý và file mạch in + code. Nếu các bạn thực sự thích mình sẽ chia sẻ cách làm mạch với chi phí thấp nhất có thể. Mong nhận được sự ủng hộ của các bạn!

Chức năng và các tính năng cơ bản:

Đồng hồ sử dụng vi điều khiển ATmega32 với màn hình lớn 38 mm, DS3231 RTC với tự động chuyển đổi nhiệt độ
Âm báo đầu ra nhạc wav và các cài đặt thời gian hẹn cho mỗi ngày trong tuần
Nhiệt độ - DS18B20 với độ chính xác ± 0.5 ° C
Nhiệt độ và độ ẩm Out - SHT71 với độ chính xác ± 3% RH và ± 0,4 ° C.
Có 4 phím cài đặt
Led 7 thanh hiển thị ngày , giờ , nhiệt độ , độ ẩm được thiết kế sắp xếp rất hợp lý
Máy nghe nhạc Wav. Khi báo thức có thể được thiết lập để hai phút để chơi các bài hát từ thẻ microSD.
Sử dụng điện áp cấp từ 9-12 volt DC

Khối điều khiển ( CPU )

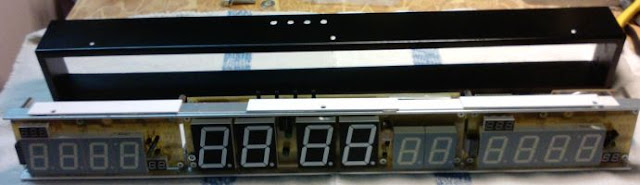

Khối hiển thị to

Danh sách các linh kiện - Hiển thị thời gian:

C1 -C6 -. 100n kích thước SMD 1206 6x
C7 - 4M7 / 10V SMD B kích thước -. Tantali 1

D1, D2 - LED 5mm - màu xanh lá cây
D3, D4 - LED 3 mm - màu xanh lá cây

DIS1-4 - LED 7 đoạn 38 mm
DIS5,6 - LED 7 đoạn 25 mm

IO1-6 - 74HC595D SO16 6x
IO7 - TSOP31236 (SFH506-36) 1

RFOTO - VT43N1 1
T1 - BD140 1
P1 - PT6V 5k - ngang 1
Connector - SIL8PZ sâu răng chính xác. 4x đường sắt

R1,2,6,7,9,10,14,15,17,18,22,23,25,26,30,31,33,34,38,39,41,42,43,46,47
           -. 68 kích thước 25x SMD 1206
R3-5,11-13,19-21,27-19,35-37,44,45
           - 17x 68
R16 - 150 1
R32 - 220 1x
1 1206 220 SMD kích thước - R50.
R40 - 390 1
1 1206 390 SMD kích thước - R48.
R8,24 -. 470 SMD
1 năm 1206 Kích thước SMD 1k - R49.


Khối hiển thị nhỏ

Liệt kê các thành phần được sử dụng - Hiển thị ngắn:

C1-C5 -. 100n kích thước SMD 1206 5x
CON1 - AWLP10
D1, D2 - 3 mm LED - màu xanh lá cây
D3-D5 - 2x5mm LED - màu xanh lá cây
DIS1-4 - LED 7 đoạn 25 mm
DIS5-9 - LED 7 đoạn 7 mm
IO1-5 - 74HC595D SO16 5x

R1,2,6,7,9,10,14,15,17,18,22,23,27-29
           -. 68 kích thước 15x SMD 1206
R3-5,11-13,19-21,25,26,30,31
           - 13x 68
1 1206 82 SMD kích thước - R41.
R37,38,40 -. 120 SMD kích thước 1206 3
1 1206 150 SMD kích thước - R39.
1 1206 180 SMD kích thước - R36.
R33-35 -. 270 SMD kích thước 1206 3
R8,16,24 - 390 3
1 1206 390 SMD kích thước - R32.
R42-45 -. Kích thước SMD 4k7 4x 0805
1 năm 1206 Kích thước SMD 1k - R46.

T1-T4 - BC846 SOT-23 4x
T5 - BD140 1
