Mạch Amplifier 2x20W

Amplifier 2x20W

Mình có tham khảo và học hỏi một số tài liệu nước ngoài cộng với kiến thức chút ít có được,hôm nay muốn chia sẻ với các bạn cách làm mạch công suất ampli 2x20w cách làm thì cũng đơn giản thôi chỉ cần có chút kiến thức về điện tử là có thể làm…

Sơ đồ nguyên lý
Đầu tiên các bạn phải xem kĩ sơ đồ nguyên lí,sơ đồ lắp các linh kiện.

Dưới đây là các nguồn PCB với các kích thước 100 x 80 mm.

Tiếp theo chuẩn bị mạch cần in

Liệt kê các linh kiện  được sử dụng cung cấp + -15V, Bảo Vệ loa:

R1,3,5,6 - 220 SMD vel.1206
R2 - 2k2
R4, R7, RLED - 2k2 SMD vel.1206
R8, R9 - 18k SMD vel.1206
R10 - 4k7 SMD vel.1206
R11 - 820 SMD vel.1206
R12 - SMD 6K8 vel.1206
13 - 10k SMD vel.1206
R14,16,17 - SMD 1k vel.1206
R15 - 33k SMD vel.1206
C1 -C4 - 4700 / 35V
C5, C14 - 100n SMD vel.1206
C6, C9 - 47n
C7, C8 - 47n kích thước SMD 1206.
C10 - 10M / 35V
C11, C17 - 220m / 50V
C12, C15 - 10M
C13, C16 - 1M
C19 - 100M / 50V
D1 - 1N4148
D2-D5, D7 - 1N4007 SMD SM-1
D6 - 1N4148 SMD SOD-80
D8, D9 - 3 mm LED tệ nạn
M1 - B250C8000
F1-F5 - Case KS20
IO1 - LM317T
IO2 - LM337T
T1,2,4,5 - BC846 SMD SOT-23
T3 - BC856 SMD SOT-23
GND - ARK500 / 2
IN_L, OUT_L - ARK500 / 2
IN_R, OUT_R - ARK500 / 2
K4 - ARK500 / 3
K1 - PSH02-03P
LADA1,2 - ARK705 / 3
SEC - ARK705 / 3
REL1 - 24V dc relay
Transformer 2x15V / 80VA
LED - màu đỏ và màu xanh lá cây - 2 mA

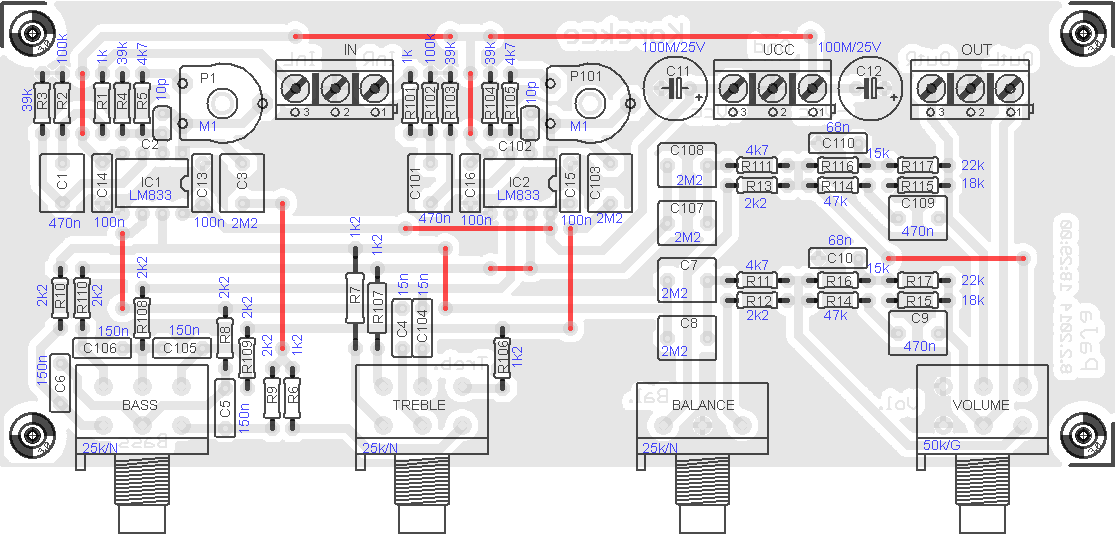

Mạch âm sắc PCB kích thước 141 x 59 mm

Liệt kê các thành phần hiệu chỉnh sử dụng:

C1, C9,101,109 - 470nm C050-055X075
C2,102 - C025-024X044 10p
C3,7,8,103,107,108 - 2m2 C050-055X075
C4,104 - 15n C050-025X075
C5,6,105,106 - 150N C050-025X075
C10,110 - 68N C050-025X075
C11,12 - 100M / 25V
C13-16 - 100n C050-025X075
IC1,2 - LM833
P1,101 - 100k PT10V
R1,101 - 1k
R2,102 - 100k
R3,4,103,104 - 39k
R5,11,105,111 - 4k7
R6,7,106,107 - 1k2
R8-10,12,13,108-110- 2k2
R14,114 - 47k
R15,115 - 18k
R16,116 - 15k
R17,117 - 22k
CÂN - 25k / N PC1621
BASS - 25k / N PC1622 stereo
TREBLE - 25k / N PC1622 stereo
VOLUME - 50k / G PC1622 stereo
IN, OUT, UCC - ARK500 / 3

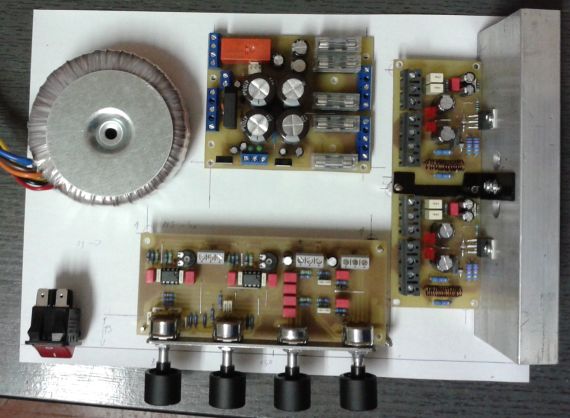

-Và cuối cùng là sản phẩm sau khi hoàn thành(cũng chưa đóng hộp được  )

Cũng đơn giản phải không các bạn.Mọi thắc mắc cũng như bạn nào muốn làm và cần sơ đồ mạch in thì các bạn có thể tải tất cả các file mình chia sẻ bên dưới



Cảm ơn các bạn đã đọc bài viết
