LED TRÁI TIM I LOVE U
Làm led trái tim 32 dùng vi điều khiển họ 8051 không phải là 1 đề tài mới nhưng nó cũng không thể coi là cũ ,bởi vì khi tiếp cận vs vi điều khiển 8051 chúng ta thường tìm hiểu về mạch này ,và mạch này cũng có thể trở thành một món quà bạn có thể làm để dành tặng người bạn yêu thương .
Blog Điện Tử Sáng Tạo đã từng chia sẻ cho các bạn về các làm mạch led trái tim 32 do một thành viên của nhóm viết .
Hôm nay ĐTST sẽ hướng dẫn các bạn làm một mạch led trái tim 32 có thêm chữ I ♥ U sử dụng linh kiện cắm
File mô phỏng trên Proteus : http://www.mediafire.com/download/g0k5cy7yar38j0g/TRAI%20TIM.DSN
Sơ đồ mạch in
Chú ý : Các bạn làm xong mạch in đến lúc hàn linh kiện chú ý đến các jam câu nha , câu jam như hình dưới
VIDEO DEMO LED 1 MÀU
VIDEO DEMO LED RGB 7 MÀU TỰ NHÁY
Linh kiện các bạn cần chuẩn bị là :
1: 1 IC họ 8051 ( 89s52 , 89c51 , 89c52 .... )
2: 2 transistor A1015 ( có thể lấy transistor PNP nhưng lưu ý kiểu chân các bạn nha
3: 1 thạch anh 12Mhz
4:32 trở 220r ( có thể lấy điện trở khác thay thế từ 110r đến 330r )
5:1 trở 10k
6:1 tụ 10uF
7:2 tụ gốm 33p hoặc 22p
8: 1 Nút nhấn 4 chân để làm nút nhấn reset
9:1 đế ic 40 chân
10: 32 led ( riêng cá nhân mình thích dùng led lùn để làm led trái tim , nếu bạn thích màu mè thì có thể dùng led rgb tự nháy
11: phíp đồng ( nên dùng phíp thủy tinh để dễ cắt khi muốn cắt theo hình trái tim ( dùng phíp sừng mà cắt chắc chớt :) )
12: giấy in mạch
Một số hình ảnh các bước làm mạch
1: Là mạch in lên fip đồng
2 : Bóc mạch in
3: Sửa lỗi mạch in bằng bút chết hoặc bút xóa để được mạch in không bị lỗi
4: Cho đi ăn mòn
5: Rửa mạch
6: Khoan mạch
Sau khi đã khoan xong mạch
7: Chúng ta nên quét qua một lớp nhựa thông mỏng để khi hàn được dễ hơn và để mạch khỏi bị oxi hóa khi để ngoài không khí
8: Dán băng dính 2 mặt ở mặt trc của fip đồng sau đó dán lồng lên đó giấy bóng hoa văn để làm nền cắm led sau đó hàn led vào mạch
Hàn led
9:
Test thử mạch led trc khi cho vào khung ,khung bạn có thể làm bằng hộp giấy hoặc bằng tăm ,ở đây mình dùng hộp làm bằng tăm và dùng cổng kết nối USB làm jac cắm nguồn

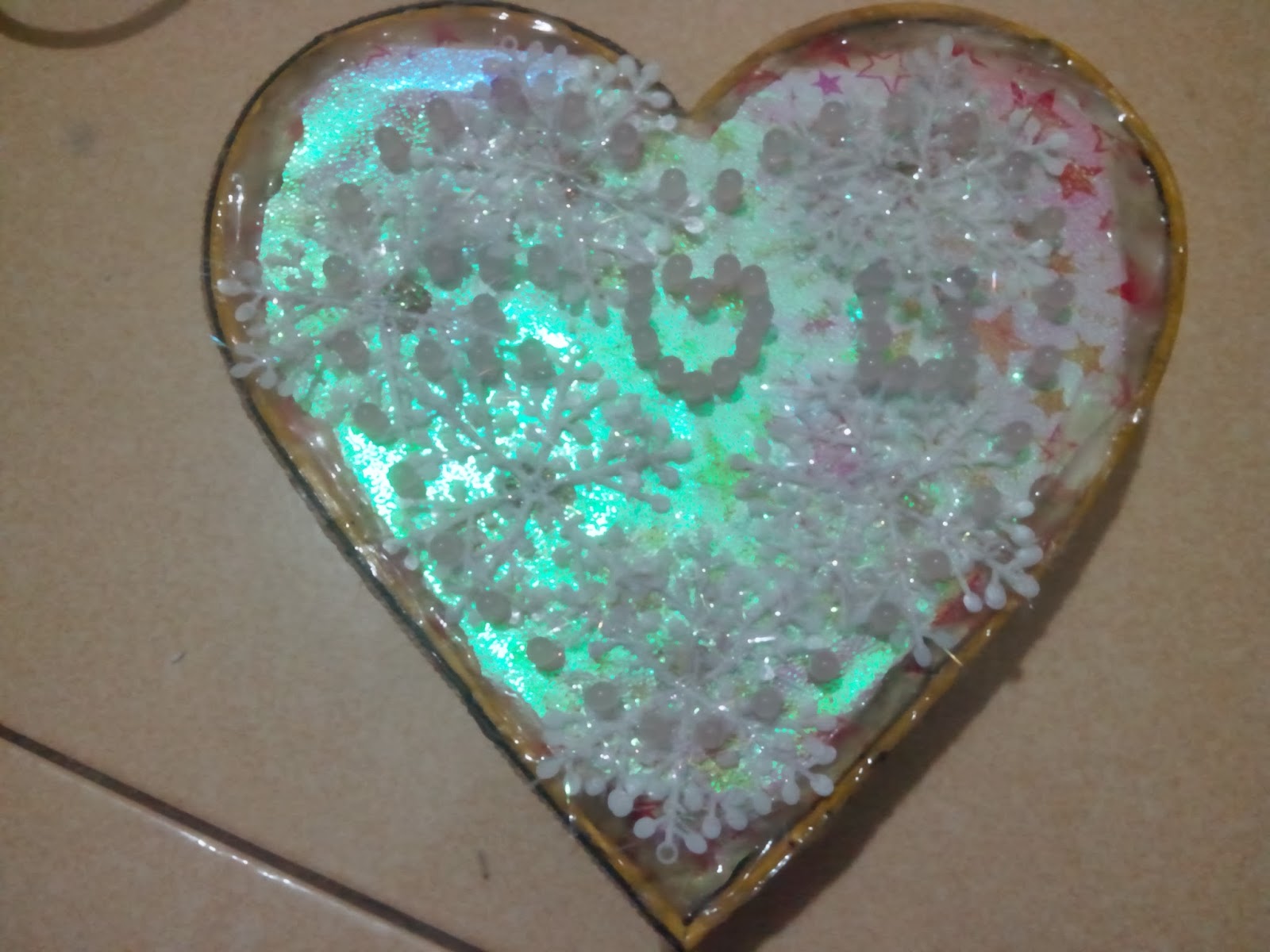

10: Cuối cùng bạn trang trí cho hộp quà
Điện Tử Sáng Tạo chúc các bạn thành công !
